虽然是在特定情况下可以使用的方法，但是这种方法可以使用PTCV或者CVCV改善包含接触的模型的分析速度。

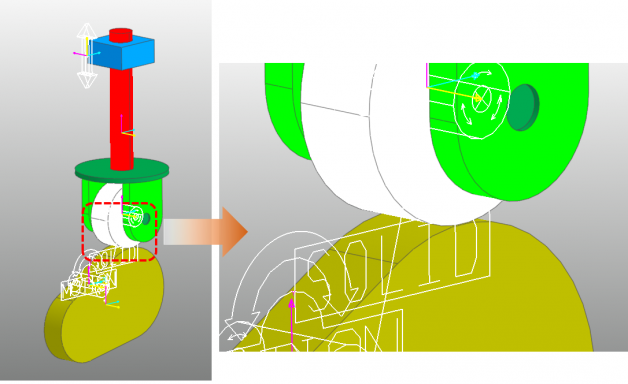

假设模型如下图所示。
在该模型中，发生接触的两个实体的边缘将相互作用。而且在该模型中，如果接触本身不是主要关注点（例如，可以安全的假设两个实体始终处于接触状态时），则可以使用CVCV（曲线约束曲线）。
在该模型中，当使用Intel Q9550 2.83GHz（Quadcore）的CPU进行分析时，使用SolidContact需要28秒的模型，通过CVCV进行分析只需要0.38秒。
其他提示）
在参考示例模型中，由于实体的边缘不是由一条曲线而是由多个曲线组成，所以需要在实体编辑模式中将多条曲线创建为一条曲线。
对于定义了接触的两个实体，可以进入实体编辑模式并使用边缘曲线功能将多个边合并成一条曲线。
