使用FFlex作为RecurDyn的Multi Flexible Body Dynamics仿真工具包，不仅可以仿真刚体，还可以仿真包括柔性体在内的多物体动力学。 此时，柔性体FFlex可以通过定义连接副，力，接触等来进行动力学仿真。
但除此之外，还存在一些可用于柔性体的受力要素。

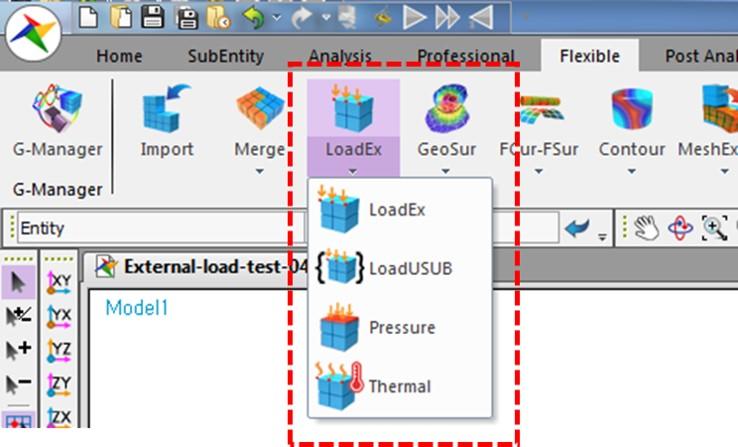

本文将介绍其中用户主要使用的LoadEx（Concentrated Load）和Pressure。
- LoadEx (Concentrated Load)具有Uniform类型和Relative类型，这将为指定的节点添加力。
- 对于Pressure将向指定的Patch Set施加压力。

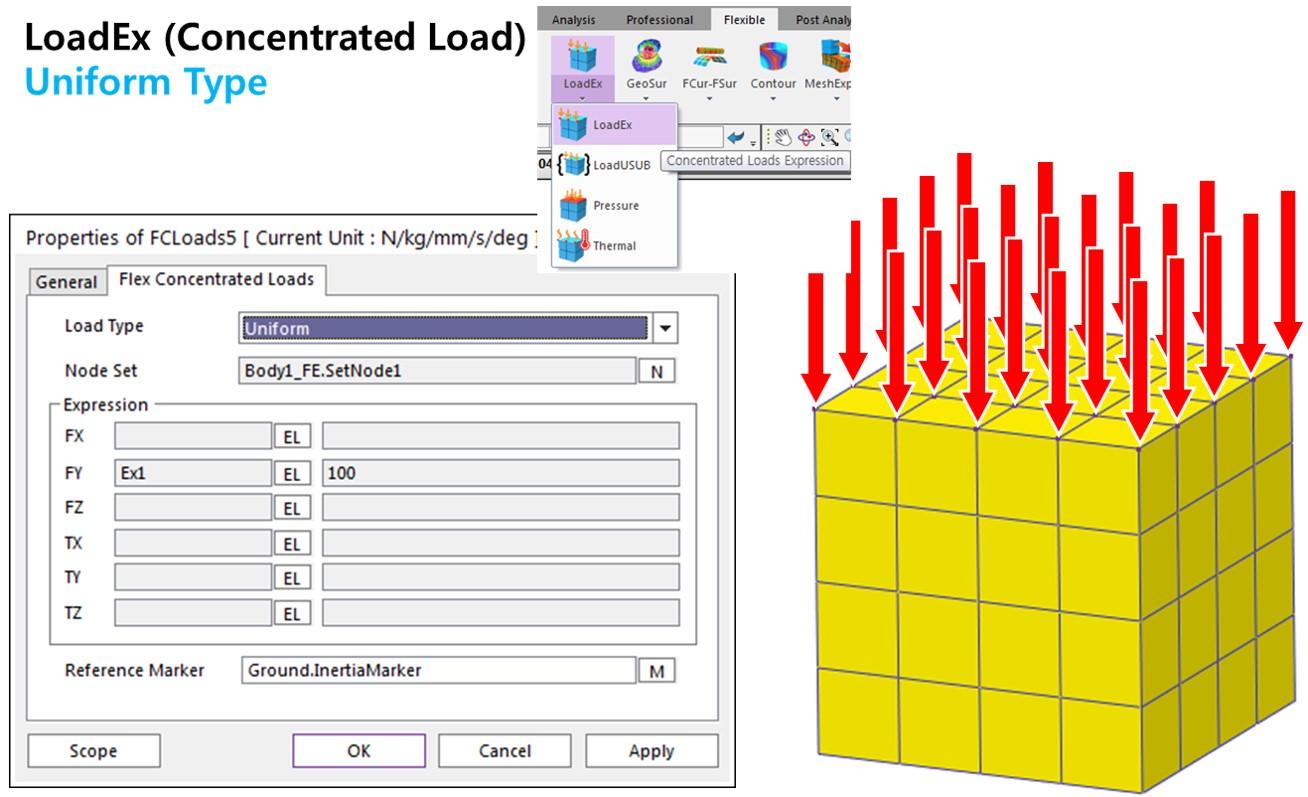

1. LoadEx - Uniform 类型
在向指定的NodeSet施加相同方向的力时使用。 力被施加到节点上。
如果将100N应用到20个节点上，则总计20000N的力被施加。

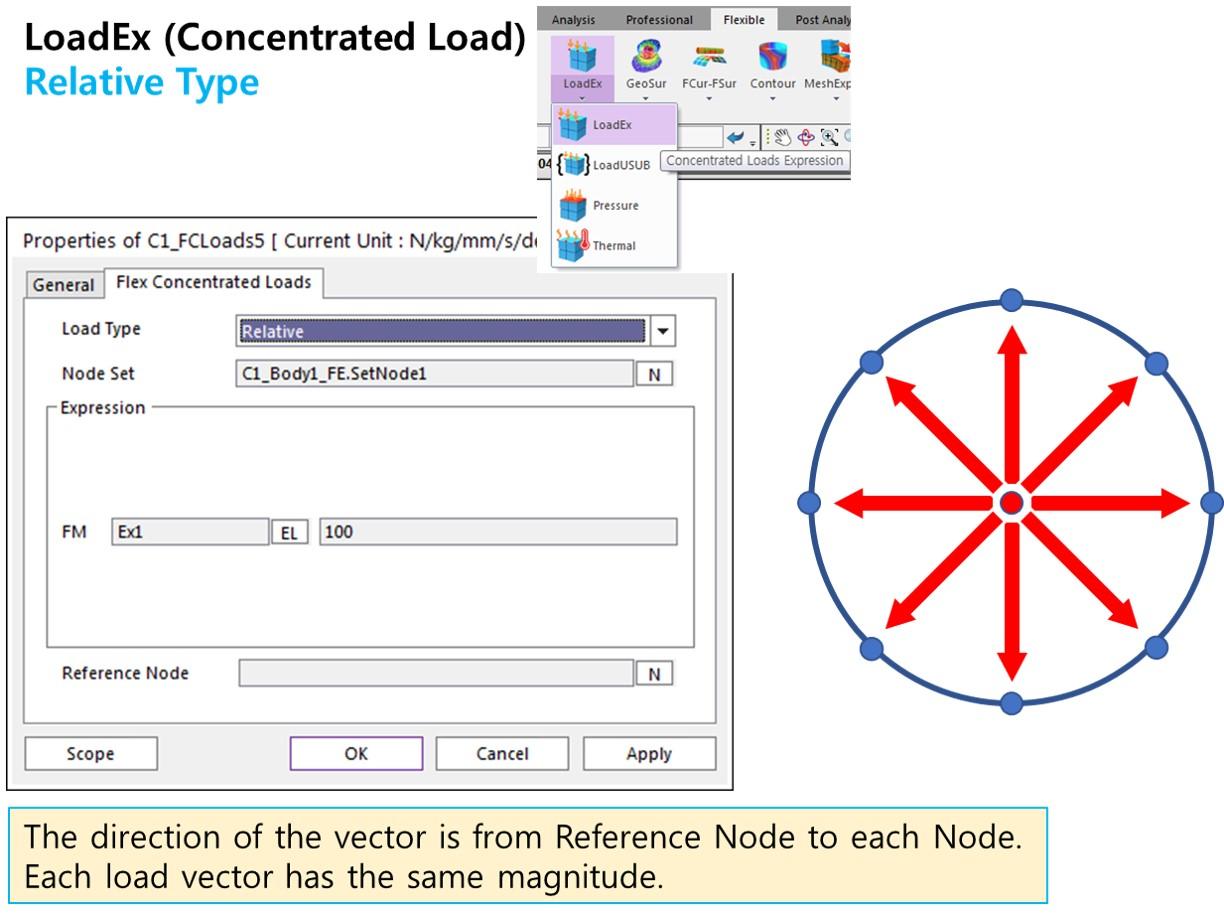

2. LoadEx - Relative 类型
向指定的节点施加力，力的方向由连接基准节点和目标节点的方向向量确定。
用于基于特定节点应用不同方向均匀大小的力。

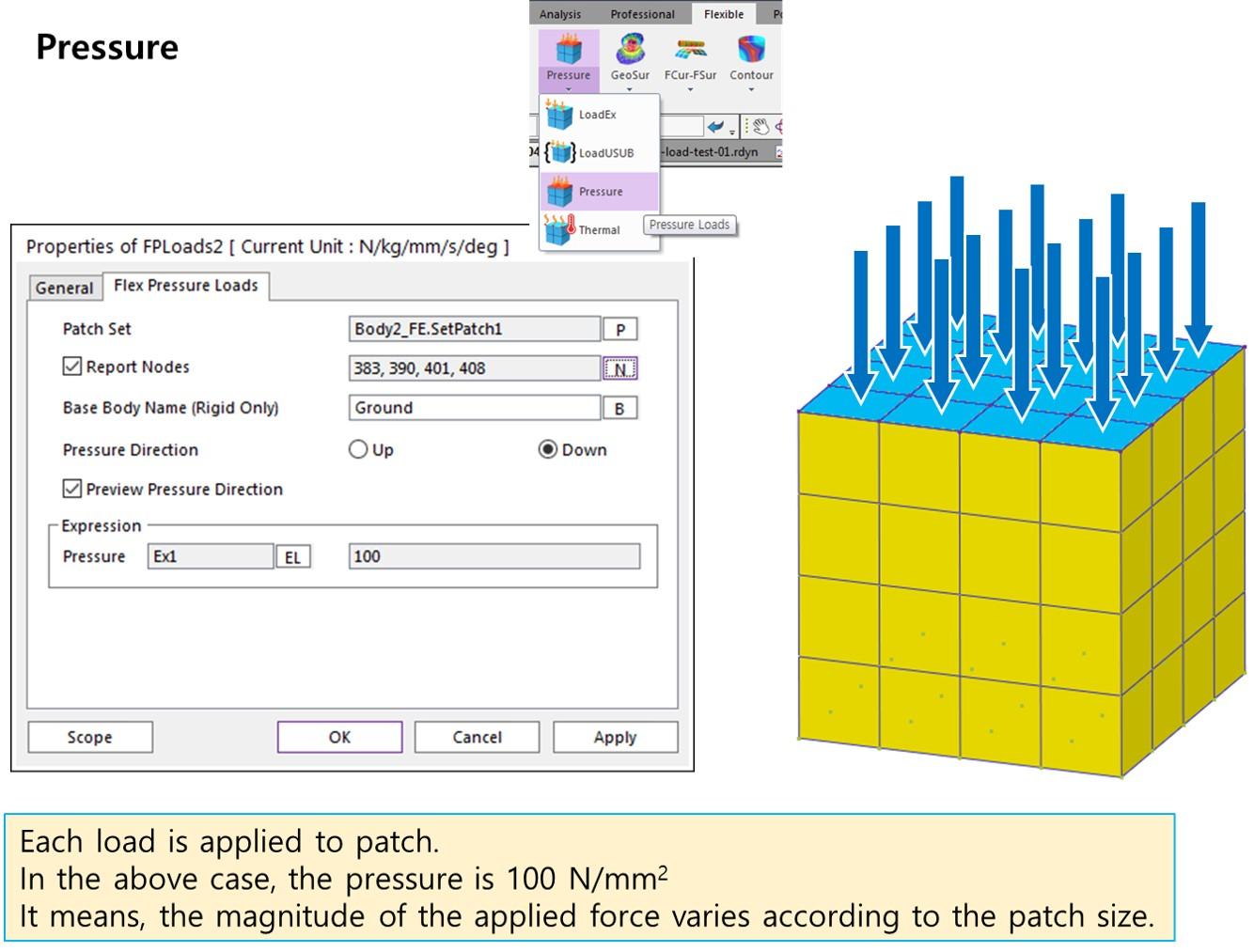

3. Pressure
当您想在指定的面上指定一个值为“压力”时使用。
由于压力，按指定的Patch大小施加的力的大小可能会有所不同。
例如，如果在mm，N单位系中，将100 N/mm^2的Pressure应用于总面积为100 mm^2的Patch Set，则总计10000N的力。
