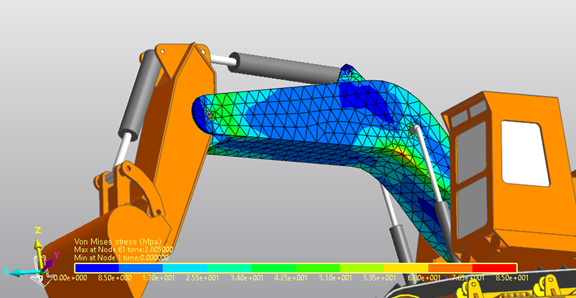

当RecurDyn仿真包含柔体的模型后播放动画时，云图结果在某些时候以相同的颜色显示。
此时，很难分析云图，例如应力的分布等。
RecurDyn中显示的云图结果是从整个仿真时间的Max & Min值列出云图颜色的方式;这是因为具有相对接近Min值的动画部分标记为同一颜色（默认设置：蓝色）。
在整个结果中分布的云图中，需要有效地分析云图结果，可以在云图对话框的“ Min/Max Option选项卡”部分中使用“Show Min/Max”和“User Defined type”。
STEP 1
首先，在“功能区分析”选项卡上的“动画控制”组中确认“动画控制”的“动画帧”。
STEP 2

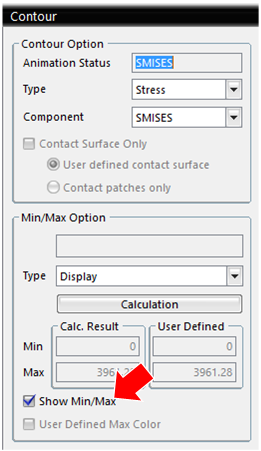

运行云图以激活云图对话框中的“Show Min/Max” 选项，然后单击“确定”。
STEP 3
输入在 STEP 1 中看到的“动画帧”以转到该动画点。

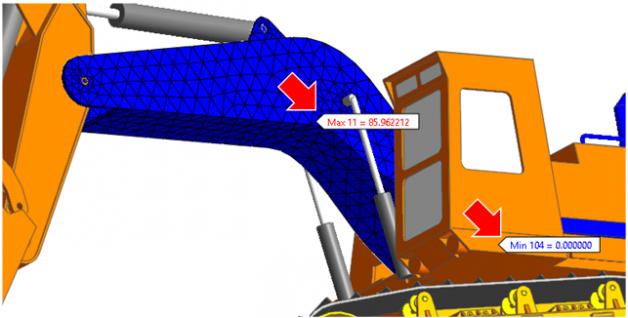

可以在“云图”结果中查看“Max &Min值”工具箱。
STEP 4

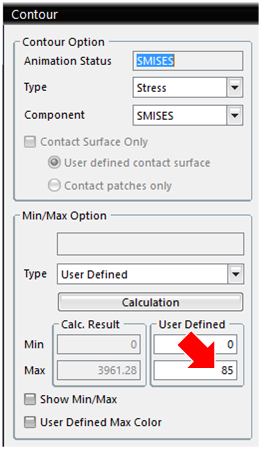

在云图对话框中，将“ Min/Max Option的类型选项更改为”用户定义“，并在STEP 3输入STEP 3标识的Max值。（根据需要按 “Calculation” 按钮。也可以取消选中“Show Min/Max” 选项。）
单击“确定”，然后再次检查该动画点的云图结果。
