由于MBD for ANSYS的建模方法，建模规则和其他限制条件会导致仿真失败。在这种情况下，请检查以下事项，以确保您的仿真模型的提前准备是无误的。

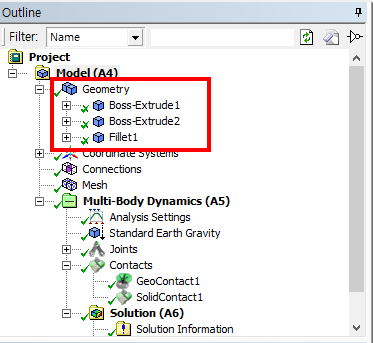

1. Geometry名称相同
- 解决方法: 必须将模型中包含的所有Geometry的名称分别设置为不同的。
2. MBD for ANSYS模型的存储路径（项目文件夹的路径）包含非英文字母的其他字符
- 解决方法: 将模型存储的所有路径修改为英文字母
3. 未保存仿真前模型的情况
- 解决方法: 仿真前必须保存模型（项目）。

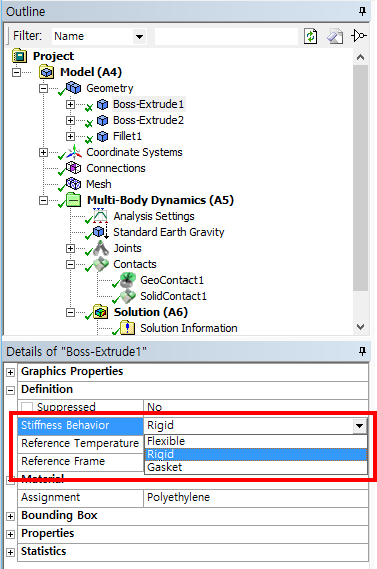

4. Geometry是Flexible属性
- 解决方法: 在Geometry的Details View窗口中，必须将Stiffness Behavior值更改为Rigid。
5. Connections中存在Object时
- 说明: 在MBD for ANSYS中，Connection Object是不必要的。当Connection Object自动生成并存在于MBD for ANSYS模型中时，仿真将失败。
- 解决办法
- 删除Connection Object.

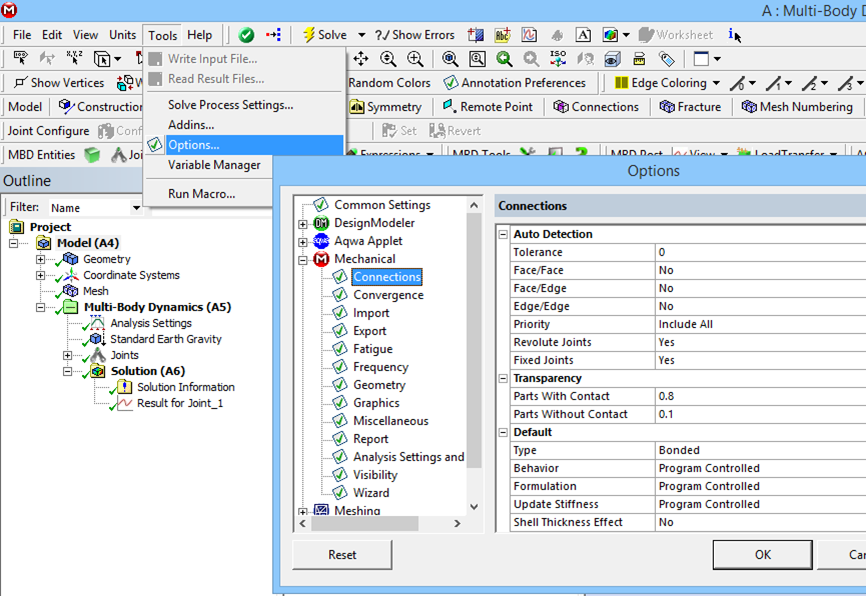

- 从Tools>Options>Mechanical>Connection将Auto Detection选项全部更改为“No”
- 在Mechanical Module中，将“Generate Automation Connection on Refresh”更改为“No”
