我们从一个等速万向节(CV万向节)制造商得到制造比原有产品工作角度更大的半轴技术要求。但是，现有 CV 万向节的防尘套已接近其极限，更大的弯曲角度会导致结构上的断裂。
CV万向节的运动结合了旋转和折弯运动，具有复杂的非线性变形，使得传统的有限元分析（FEA）难以仿真。CV万向节在动作过程中包含自接触在内的多种影响因素，这是FEA仿真困难的原因之一。制造商在充分理解此防尘套的动作原理后,联系了RecurDyn代理商之一的MotionPort，以获得问题的解决方案及相关技术支持。
MotionPort 按以下方式使用 RecuDyn（与FFlex）对当前防尘套和新设计的防尘套建模：
- 导入在多实体动力学（MBD）建模为有限元网格的模型。
- • 根据bell和驱动轴(drive shaft)的位置设置防尘套的位置
- 定义了防尘套褶皱之间以及其他元素之间的柔性接触。
- 在感兴趣的各种弯曲角度和转速条件下进行的仿真.
通过这一过程，客户可以得到以下结果：
- 通过RecurDyn对已有的模型仿真可以得到相同的结果. (参考以下图片和视频)
- 进一步分析帮助工程师在 CV 万向节的动作区域中创造出新的、应力负荷较低的设计方案。
- 新的防尘套设计可以尽可能地减少了可能导致防尘套变形或破损的防尘套内旋转元件与防尘套的接触。
- 能够创造出达到性能要求的产品。

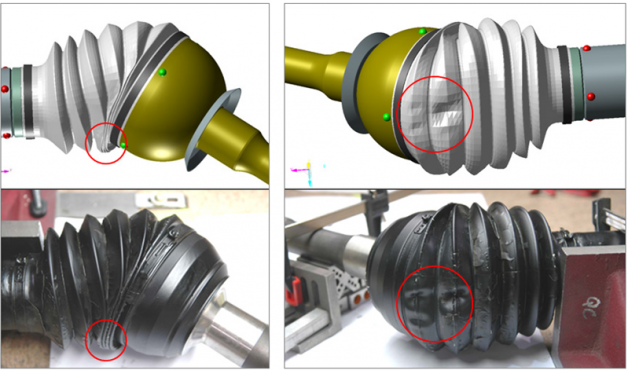

下面的图像和视频显示出与实际结果相匹配的仿真结果。
左） RecurDyn 准确表示出实际接触的褶皱数。
右） RecurDyn 重现防尘套中的凹痕。通过动画为工程师提供改善方案的线索。
您可以在下面的链接中查看有关此内容的论文。
Need for Accurate Initial Conditions to Simulate Flexible Structures in Motion.pdf
论文题目: Need for Accurate Initial Conditions to Simulate Flexible Structures in Motion (Nelson Woo, Brant Ross and Ryan West)
当 CV 万向节旋转和弯曲时，RecurDyn 可以再现由柔性体构成的防尘套的全部结构。

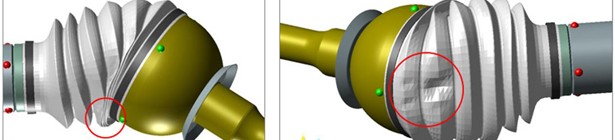

RecurDyn 准确地表示在防尘套的不同褶皱上出现的凹痕。
RecurDyn 可以显示应力等高线图，以便知道高应力发生的位置。
