用RecurDyn和Simulink在联合仿真时，存在一些无法仿真的情况。
在很多情况下，发生错误的原因如下所示：
- 路径问题（所有相关文件都应该在同一个文件夹里）。
- HOST问题（RecurDyn和Simulink 选择哪个做为主程序）
这篇文章会描述关于HOST设置过程的部分。
使用Co-simulation时，存在Host和Client。

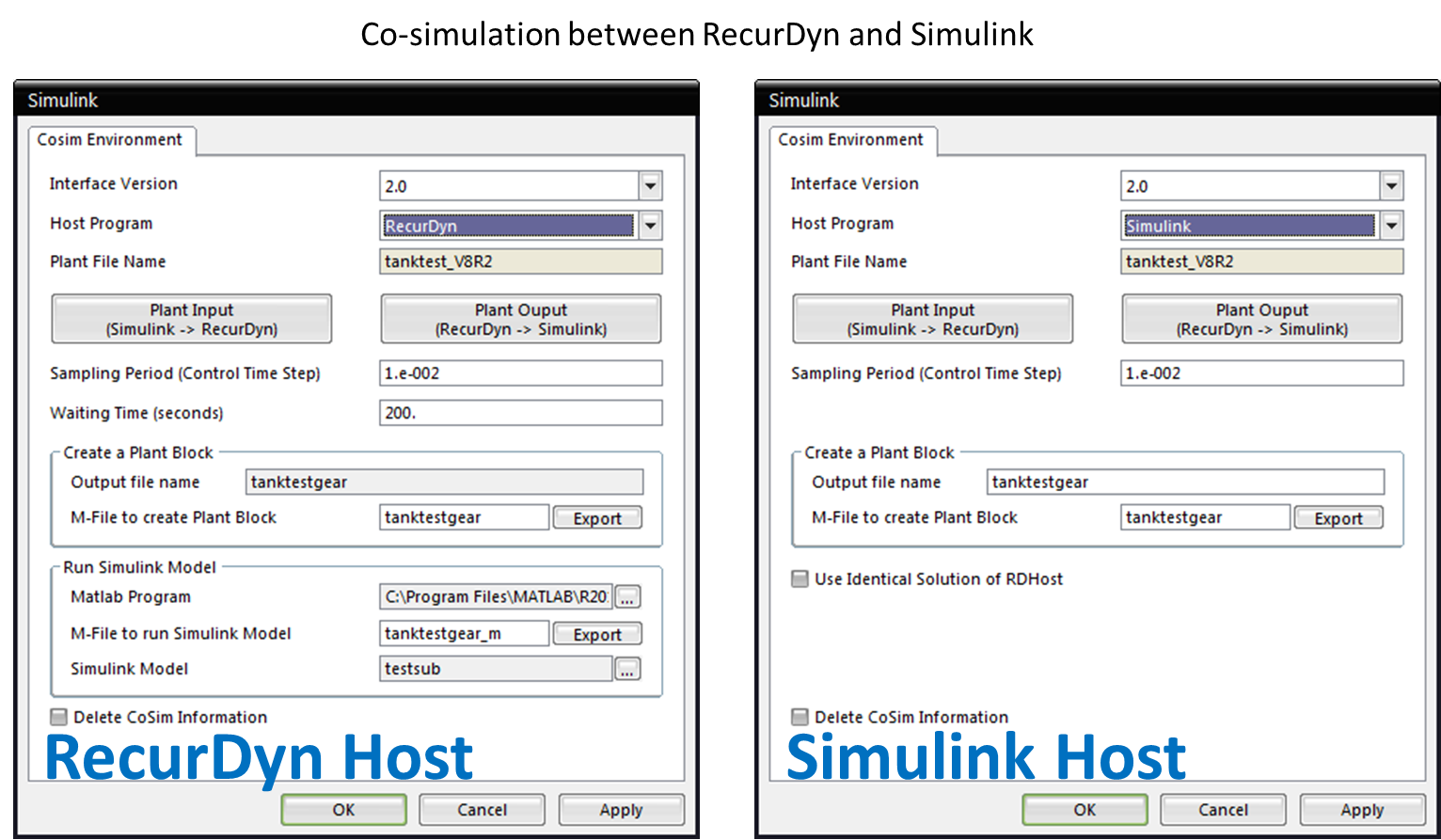

HOST是开始模拟的应用程序（在RecurDyn的 [Communicator] – [Control] – [Simulink]里设置)。
当RecurDyn是Host时，在RecurDyn里按仿真按钮来进行，然后RecurDyn在执行Simulink后开始联合仿真。
相反Simulink作主程序时，在Simulink里按仿真按钮来进行，然后Simulink在执行RecurDyn后开始联合仿真。
此时，请注意以下事项，防止发生HOST相关问题。
设置RecurDyn为主程序
- 创建两个m文件（一个是PIN/POUT信息文件，另一个用于运行仿真链接）
- 当制作Simulink内的RecurDyn块时，必须使用makerd命令。
- 开始仿真前退出 Matlab/Simulink。
- 从Recurdyn开始仿真。
设置Simulink为主程序
- 创建1个m文件（PIN/POUT信息文件）
- 当制作Simulink内的RecurDyn块时，必须使用rdlib命令。
- 开始仿真前退出RecurDyn。
- 从Simulink开始仿真。
